Ungemischter Heizkreis K 31
-- ein ungemischter Heizkreis für Speicherladung oder gleitenden
Heizbetrieb. Jeder Modulheizkreis kann mit einer Standard- oder einer elektronisch
geregelten Umwälzpumpe ausgestattet werden. Die Umwälzpumpe ist voll absperrbar.
Die elastische Isolierung aus EPP-Material ist bis 130°C belastbar.
Alle Armaturen sind aus Messing und flachdichtend verschraubt.
Im Rücklauf des Heizkreises ist eine aufstellbare Schwerkraftbremse mit einem Öffnungsdruck
von 200 mm Wassersäule integriert. Diese Anordnung schließt Geräuschentwicklungen
durch elektronisch geregelte Pumpen aus. Zum Befüllen, Spülen und
Entlüften der Anlagen kann die Schwerkraftbremse zwangsweise geöffnet werden.
TECHNISCHE DATEN K 31:
Dimension DN 20 - 3/4" DN 25 - 1" DN 32 - 1 1/4"
Werkstoffe Armaturen Messing,Dichtungen EPDM / Teflon; Isolierung EPP
Techn. Daten Max. Druck 8 bar
Max. Temperatur 130°C
KVS-Wert 8 m3/h 10 m3/h 13,5 m3/h
|
 |
Gemischter Heizkreis K 32 mit 3-Wege-Mischer
--- ein gemischter Heizkreis für Mischer-geregelten Heizbetrieb.
Jeder Modulheizkreis kann mit einer Standard- oder einer elektronisch geregelten Umwälzpumpe
ausgestattet werden. Die Umwälzpumpe ist tropfdicht absperrbar.
Die elastische Isolierung aus EPP-Material ist bis 130°C belastbar. Alle Armaturen sind
aus Messing gefertigt und flachdichtend verschraubt.
3-Wege-Mischer:
Die lineare Kennlinie des 3-Wege-Mischers verhindert ein Aufschwingen der angeschlossenen
Regelung. Sämtliche PAW-Stellmotore und PAW-Regelungen lassen sich einfach
adaptieren. Zum Wechseln der Pumpe ist der Vorlauf des Mischers tropfdicht absperrbar.
Im Rücklauf des Heizkreises ist eine aufstellbare Schwerkraftbremse mit einem Öffnungsdruck
von 200 mm Wassersäule integriert. Diese Anordnung schließt Geräuschentwicklungen
durch elektronisch geregelte Pumpen aus. Zum Befüllen, Spülen und
Entlüften der Anlagen kann die Schwerkraftbremse zwangsweise geöffnet werden.
Wechsel der Pumpe (Vorlauf rechts / links ist möglich)
TECHNISCHE DATEN K 32:
Dimension DN 20 - 3/4" DN 25 - 1" DN 32 - 1 1/4"
Werkstoffe Armaturen Messing; Dichtungen EPDM / Teflon EPDM; Isolierung EPP
Techn. Daten Max. Druck 8 bar
Max. Temperatur 130°C C
KVS-Wert 5 m3/h 7 m3/h 10 m3/h
|
 |
Konstantwert-Regelkreis K 33
--- ein geregelter Heizkreis für thermostatisch geregelten Heizbetrieb;
mit konstanter Vorlauftemperatur von kleineren Fußbodenheizungen. Jeder Modulheizkreis
kann mit einer Standard- oder einer elektronisch geregelten Umwälzpumpe
ausgestattet werden.
Die elastische Isolierung aus EPP-Material ist bis 130°C belastbar. Alle Armaturen sind
aus Messing gefertigt und flachdichtend verschraubt.
3-Wege-Mischer mit Thermostat-Steuerung:
Der Mischer ist mit einem Regelventil bestückt und bildet mit der Thermostat-Steuerung
eine vollständige Regelstrecke. Eine zusätzliche / externe Regelung, z.B. durch die
Kesselregelung, entfällt. Die Vorlauftemperatur als Regelgröße wird über der Umwälzpumpe
mit einem Fernfühler erfaßt. Der Thermostat steuert das Ventil im Mischer. Die
Vorlauftemperatur lässt sich im Bereich von 20°C bis 50°C einstellen. Das Mischventil ist
mit einem verstellbaren Bypass ausgestattet, über den Rücklaufwasser im Vorlauf beigemischt
wird. Damit wird die umlaufende Wassermenge im Heizkreis erhöht.
Sicherheits-Temperatur-Begrenzung:
Zum Lieferumfang gehört ein Sicherheits-Temperatur-Begrenzer (STB) mit einem Einstellbereich
von 20°C bis 60°C. Der STB wird über der Pumpe am Vorlaufrohr montiert.
Sobald die Vorlauftemperatur die eingestellte Grenztemperatur übersteigt, schaltet der
STB die Umwälzpumpe ab.
Im Rücklauf des Heizkreises ist eine aufstellbare Schwerkraftbremse mit einem Öffnungsdruck
von 200 mm Wassersäule integriert.
Wechsel der Pumpe (Vorlauf rechts / links ist möglich)
TECHNISCHE DATEN K 33:
Dimension DN 20 - 3/4" DN 25 - 1"
Werkstoffe Armaturen Messing; Dichtungen EPDM / Teflon; Isolierung EPP;
Techn. Date: Max. Druck 8 bar;
max. Temperatur 130°C
KVS-Wert 2 m3/h 2,4 m3/h
|
 |
Gemischter Heizkreis K 34 mit 3-Wege-Mischer
---- mit einstellbarem Bypass 0 - 50% ß
---- ein gemischter Heizkreis für Mischer-geregelten Heizbetrieb
von Fußbodenheizungen. Jeder Modulheizkreis kann mit einer Standard- oder einer elektronisch
geregelten Umwälzpumpe ausgestattet werden.
Die elastische Isolierung aus EPP-Material ist bis 130°C belastbar. Alle Armaturen sind
aus Messing gefertigt und flachdichtend verschraubt...
3-Wege-Mischer mit einstellbarem Bypass 0 - 50%...
Die lineare Kennlinie des 3-Wege-Mischers verhindert ein Aufschwingen der angeschlossenen
Regelung. Sämtliche PAW-Stellmotore und PAW-Regelungen lassen sich einfach
adaptieren. Mit Hilfe des einstellbaren Bypasses können Anlageabhängig 0 bis 50%
Rücklaufwasser dem Vorlauf beigemischt werden. Die maximale Vorlauftemperatur ist
so sicher zu begrenzen. Dies ist eine "eingebaute Sicherheit" gegen zu hohe Vorlauftemperaturen
im Fußboden-Heizkreis. .
Im Rücklauf des Heizkreises ist eine aufstellbare Schwerkraftbremse mit einem Öffnungsdruck
von 200 mm Wassersäule integriert.
Wechsel der Pumpe (Vorlauf rechts / links ist möglich)
TECHNISCHE DATEN K 34:..
Dimension DN 20 - 3/4" DN 25 - 1" DN 32 - 1 1/4"..
Werkstoffe Armaturen Messing; Dichtungen EPDM / Teflon; Isolierung EPP..
Techn. Daten: Max. Druck 8 bar;
max. Temperatur 130°C ...
KVS-Wert 5 m3/h 7 m3/h 10 m3/h
|
 |
Gemischter Heizkreis K 38 mit 4-Wege-Mischer
---- ein gemischter Heizkreis für Mischer-geregelten Heizbetrieb.
Jeder Modulheizkreis kann mit einer Standard- oder einer elektronisch
geregelten Umwälzpumpe ausgestattet werden.
Die elastische Isolierung aus EPP-Material ist bis 130°C belastbar. Alle Armaturen sind
aus Messing gefertigt und flachdichtend verschraubt.
Der ---4-Wege-Mischer--- erlaubt bei Einzelmontage des Modulheizkreises bei geschlossenem
Vorlauf einen Kesselkreisumlauf und eignet sich daher ideal für den Betrieb mit
einer Kesselkreispumpe bzw. einer Rücklaufanhebung. Sämtliche PAW-Stellmotore und
PAW-Regelungen lassen sich einfach adaptieren.
Im Rücklauf des Heizkreises ist eine aufstellbare Schwerkraftbremse mit einem Öffnungsdruck
von 200 mm Wassersäule integriert.
Wechsel der Pumpe (Vorlauf rechts / links ist möglich)
TECHNISCHE DATEN K 38:..
Dimension DN 25 - 1" DN 32 - 1 1/4"..
Werkstoffe Armaturen Messing; Dichtungen EPDM / Teflon; Isolierung EPP.
Techn. Daten:.. Max. Druck 8 bar 6 bar;
max. Temperatur 130°C;
KVS-Wert 6,6 m3/h 8,9 m3/h
|
 |
Das Kesselladeset K 36 ermöglicht den Anschluß eines Festbrennstoffkessels, der mit
oder ohne Pufferspeicher an einem Modulverteiler betrieben wird. Im Anfahrbetrieb
läßt das Regelventil den Heizkreis über einen einstellbaren Bypass im Kurzschluß laufen.
Erst bei Überschreiten der Grenztemperatur des Regelventils von 45°C, 55°C bzw. 60°C
öffnet das thermische Ventil den Ladekreis zum PAW-Modulverteiler. Der Einbau dieses
Kesselladesets gewährleistet eine gleichmäßige Verbrennung, weil die Betriebstemperatur
des Kessels sehr schnell erreicht und dann gehalten wird. Das bedeutet eine
erhebliche Reduzierung der Schadstoffemissionen. Weiterhin wird eine Taupunktunterschreitung
vermieden, sowie der Kesselversottung entgegengewirkt. Dadurch wird
eine Verlängerung der Heizkesselnutzungsdauer erreicht. Das Kesselladeset K 36 ist
besonders für den Einsatz an einem Holzkessel geeignet, weil Holzkessel im Anfahrbetrieb
einen längeren Zeitraum benötigen, um die Betriebstemperatur zu erreichen.
|
 |

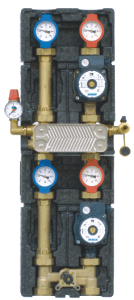

Das PAW-Trennsystem TE 1 zeichnet sich durch seine kompakte fertig isolierte Bauweise
aus. 2 Doppelflansche zwischen Primär- und Sekundärkreis sorgen für die nötigen Anschlußmöglichkeiten:
Wärmetauscher, Sicherheitseinrichtungen, Füll- und Entleerung, Entlüftung.
Alle Verbindungen sind flachdichtend ausgeführt. Aufgrund seiner kompakten
Bauform kann das Trennsystem TE 1 problemlos auf einem PAW-Modulverteiler aufgebaut
werden. Dann empfiehlt es sich aufgrund des notwendigen Ausdehnungsgefäßes
für den Sekundärkreis, die Montage links oder rechts außen am Modulverteiler vorzunehmen.
Als Wärmetauscher kommen gelötete Plattenwärmetauscher mit 10, 16, 20
und 30 Platten zum Einsatz. Werkseitig sind für den Primärkreis 4m-Pumpen und für den
Sekundärkreis 6m-Rotgußpumpen vorgesehen. Jeder Modulheizkreis kann mit Standard-
oder elektronisch geregelten Umwälzpumpen mit einer Bauhöhe von 180 mm und
1 1/2" Anschlußgewinde ausgestattet werden. Die Thermohähne im Vor- und Rücklauf
sind bedienbar, ohne das die Isolierung demontiert werden muß. Die Stellung des
Handgriffs zeigt an, ob der Thermohahn geöffnet oder geschlossen ist. Im Handgriff sind
Standard-Zeigerthermometer integriert. Zur Demontage der Isolierung wird der Griff mit
dem Thermometer abgezogen. Auf der Rückseite sind die Thermohähne mit einer 1/2"-
Muffe versehen, für den Anschluß eines Temperaturfühlers oder eines Überströmventiles.
Die elastische Isolierung aus EPP-Material ist bis 130°C belastbar.
Alle Armaturen sind flachdichtend verschraubt.
Anwendungsbereich:
Das Trennsystem TE 1 ist für Heizkreise konzipiert, die vom Kesselkreislauf bzw. vom
Primärkreislauf entkoppelt sein müssen. Dieser Anwendungsfall ist häufig bei der
Einbindung einer Fußbodenheizung in ein komplettes Heizungssystem gegeben. Die
Fußbodenheizung gibt die Wärme über lange Kunststoffleitungen ab. Bei diesen
Kunststoffleitungen besteht häufig das Problem, daß Sauerstoff in das Heizungswasser
hineindiffundiert. Dieser ungebundene Sauerstoff führt zu Oxidationen im Bereich der
Heizungsanlage, die metallisch ist. Hierdurch kann der Kessel bzw. der Fußbodenheizkreis
verschlammen. Durch die Entkopplung des Fußbodenheizkreises vom Kesselkreislauf
wird dieses Problem vermieden.
Schwerkraftbremsen:
Im Rücklauf des Primär- und Sekundärkreises ist jeweils eine aufstellbare Schwerkraftbremse
mit einem Öffnungsdruck von 200 mm Wassersäule integriert. Diese Anordnung
schließt Geräuschentwicklungen durch elektronisch geregelte Pumpen aus. Zum Befüllen,
Spülen und Entlüften der Anlage können die Schwerkraftbremsen zwangsweise
geöffnet werden.
Regelung:
Die Vorlauftemperatur des Sekundärkreises wird mit einem 3-Wege-Mischer geregelt,
der im Primärkreis installiert ist. Der 3-Wege-Mischer hat eine lineare Kennlinie, die ein
Aufschwingen der angeschlossenen Regelung verhindert. Auf den Mischer lassen sich
sämtliche PAW-Mischerantriebe und PAW-Regelungen einfach adaptieren.
|
 |
Modulverteiler - DN 20, DN 25, DN 32
mit thermischer Trennung
mit patentierter thermischer Trennung der Vor- und Rücklaufkammer
- komplett aus Messing
- komplett vormontiert
- vollständig isoliert mit EPP-Halbschalen
- extrem widerstandsarm
- bis zu 6 Gruppen
- Mehrfachanschluß Kessel möglich, für größere Leistungen
- Heizkreisanschlüsse (oben): 3/4" PAW-Flansch
- Kesselanschlüsse (unten): 3/4" IG / 1" AG - flachdichtend,
|
 |
Modulverteiler
mit integrierter hydraulischer Weiche.
Überall dort einzusetzen, wo im Kessel oder in der Therme
bereits eine Pumpe eingebaut ist. Die Kesselpumpe arbeitet
mit Mindestumlaufmenge bis zum Verteiler. Die einzelnen
Heizkreise haben eine weitere Pumpe und werden von der
Regelung angesteuert.
Modulverteiler DN 20, DN 25 und DN 32.
Mit patentierter thermischer Trennung der Vor- und Rücklaufkammer. Seitlich widerstandsfrei gebrückt;
komplett aus Messing; komplett vormontiert; vollständig isoliert mit EPP-Halbschalen
extrem widerstandsarm.
Bis zu 6 Gruppen ab Werk lieferbar, Verteiler vor Ort erweiterbar.
|
 |
Abbildung MV 4 Modulverteiler 4-fach
bis zu 7 Heizkreise anschließbar - für 4 Heizkreise. Modulverteiler werden ab Werk mit 2,3,4 5 oder 6 Modulen geliefert. Größere Verteiler sind duch die Modulbautechnik möglich.
| | |
